簡単DIYでラダーハンガーを作ります。

洗濯クリップのたくやです。

先日、友人を呼んで小さなパーティーをしたのですが、その時のこと。

遊びに来た友人の荷物が乱雑にあちこちに置かれてしまう。床やいすの上に思いのままに。

なんだかきれいじゃないです。それに友人らもどこに置こうか毎回悩んでいそうです。

よく考えてみると、自分だって上着やカバンをその辺に置きっぱなしにしていました。

片付けるのは、帰ってきてからずっと後です。

そのままにして、掃除の時にやっと片すことさえありました。

だから、出かけるときに、帽子などがどこにいったか、いつも探し回っていました。

うちの玄関は狭いのでコートクロークなんてありません。下駄箱以外の収納棚はありません。

皆さんのおうちはどうですか？

そこで、今回は、玄関にもリビングにも置けるおしゃれで使いやすいラダーハンガーを作ることにしました。

ラダーハンガー　ご存じですか？

ラダーハンガーとは

 ラダーとは英語で　Ladder　梯子（はしご）です。

添付の写真　見たままですね。これをハンガーとして使うのです。ズボンや洋服、カバンをかければ、立派なハンガーとして機能します。

いろいろなところで使える

友人の荷物が乱雑に置かれてしまうからその整理のために作るのですが、ほかにも理由はいくつかあります。

1. すぐに使うもの（上着やカバン）などは、タンスや押し入れにしまうのは、面倒だし、使い辛い。
2. アイロンかけ待ちのシャツの置き場所
3. 乾燥機では乾きにくいバスタオル。乾きかけのバスタオルを一時的に干す。
   そうすれば、乾いた洗濯物と一緒に出してしまって洗濯機を乾燥できる。

作ろうとしているラダーハンガーはとても軽いので、持ち運んで、リビング、ランドリー、キッチン、玄関でも使えます。

ただし、玄関で使うのなら、バスタオルが干せるような大きさは必要ありません。

そこで、ラダーハンガーとは別に、もっと細くて単純な形状のTHIN（仮称）を作ることにしました。これなら部品点数も少なくて、だれでも簡単に作成できます。

シミュレーション

いつものように３D CADソフトのFUSION360で図面を引き、シミュレーションしてみます。

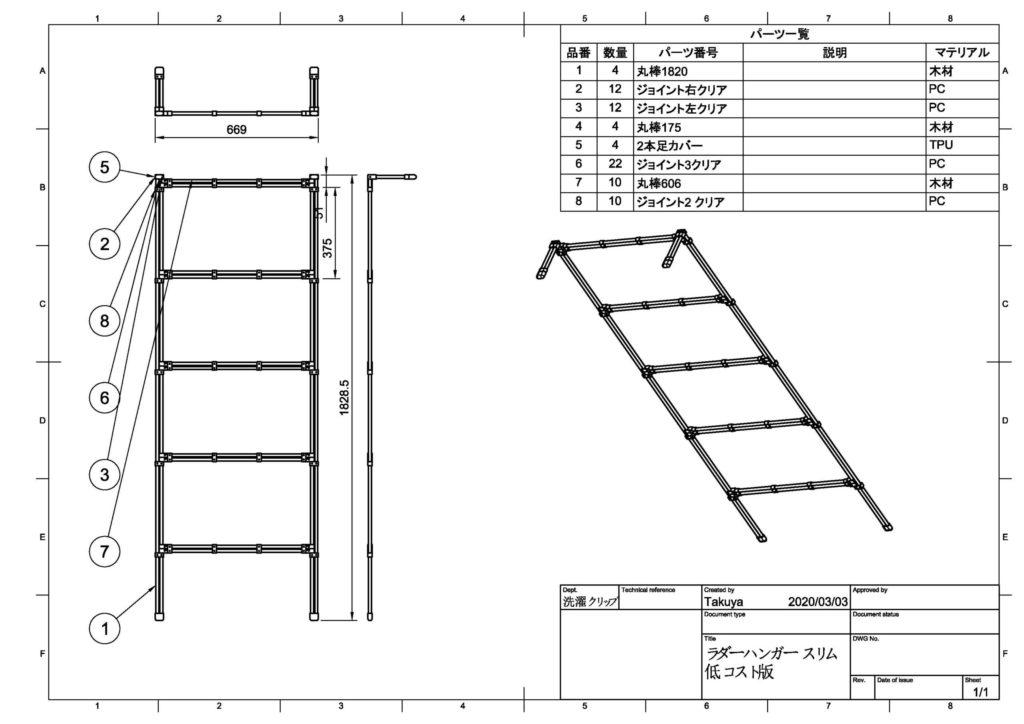

図面

部品

図面に記載された部品リストを使って準備したジョイントと丸棒。

丸棒は、ダークウォルナット色にオイルフィニッシュ処理しました。

• ラダーハンガースリム

※この写真のほか、1820mmの丸棒が4本必要です。

• ラダーハンガーTHIN

ラダーハンガーTHINについては、写真を撮り忘れました。(*_*;

ラダーハンガーTHINは部品点数がすごく少ないです。簡単に作れます。

組み立て

組み立ては、ジョイントを通すべき位置を図面をみて確認しながら、ブロックごとに作成しました。

順番を間違えると、分解して組み直しになるので慎重に並べながら作成しています。

縦と横でつないでいるジョイントは、ガタがあると安っぽくなるので、丸棒にセロテープを巻いてガタ取りしています。

ガタが無いようにして丸棒をジョイントに差し込んだ後、イモネジで固定しました。

ジョイントの穴は12.5mmです。

丸棒によっては、ガタ取りの必要がないものもあるし、太すぎてはいらないものもあります。

丸棒購入の際は、できればジョイントをもっていって、穴に通るか確認してください。太すぎる丸棒よりは、細いほうがセロテープや両面テープで調整できます。

２脚用の足カバーはなかなか見つからないので３Dプリンターで作成しました。

1本脚カバーは、アマゾンで購入。12mmの丸棒用のカバーはネットで検索するとたくさんありました。

ラダーハンガースリム

押すと少したわみました。

自分で使う分には充分な強度ではあるのですが、いろいろな人が使うので、たわまないように3本脚に変更しました。

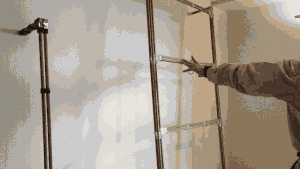

3脚たわみ実験

ラダーハンガーTHIN

ラダーハンガースリムと違って、ほとんど何も考えずに作業できました。

※それで写真を撮り忘れました。m(__)m

横に渡す丸棒がないため、ジョイントの順番を考えて並べなくても作れます。直径12mmの丸棒1820mmが2本あれば作れます。

※簡単DIYジョイント部品は必要です。

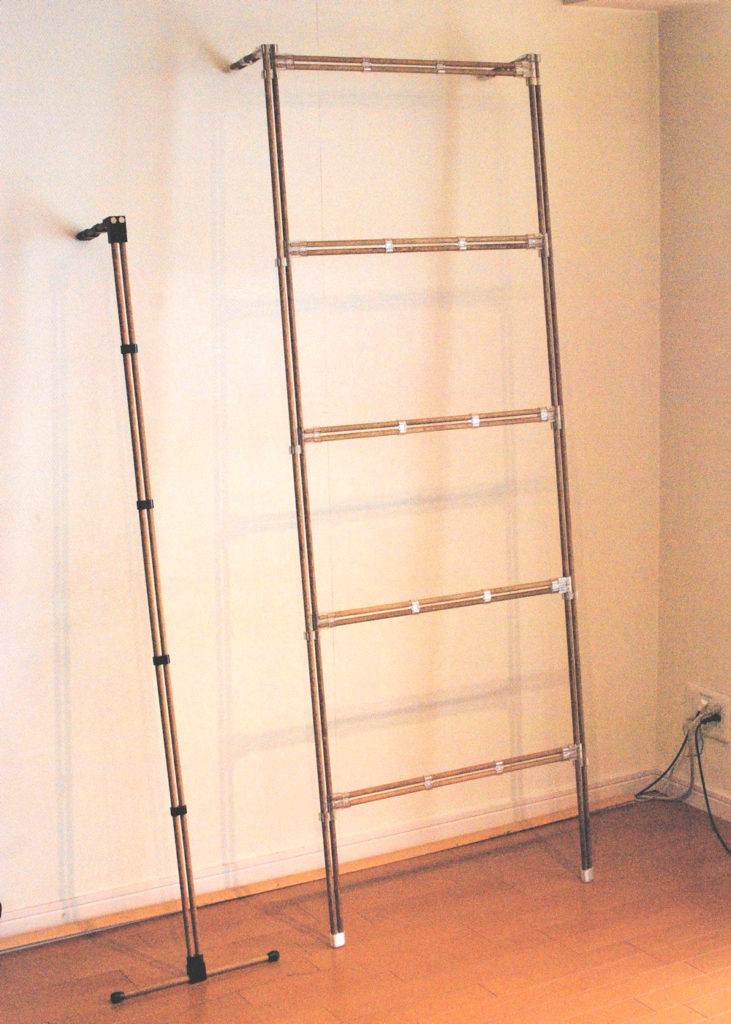

完成

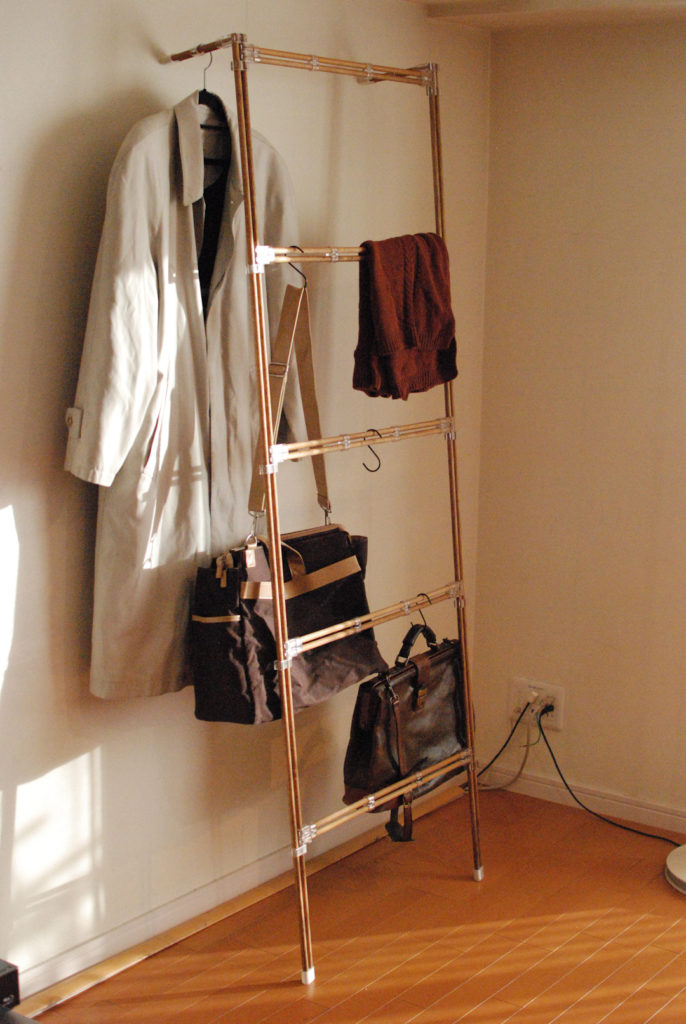

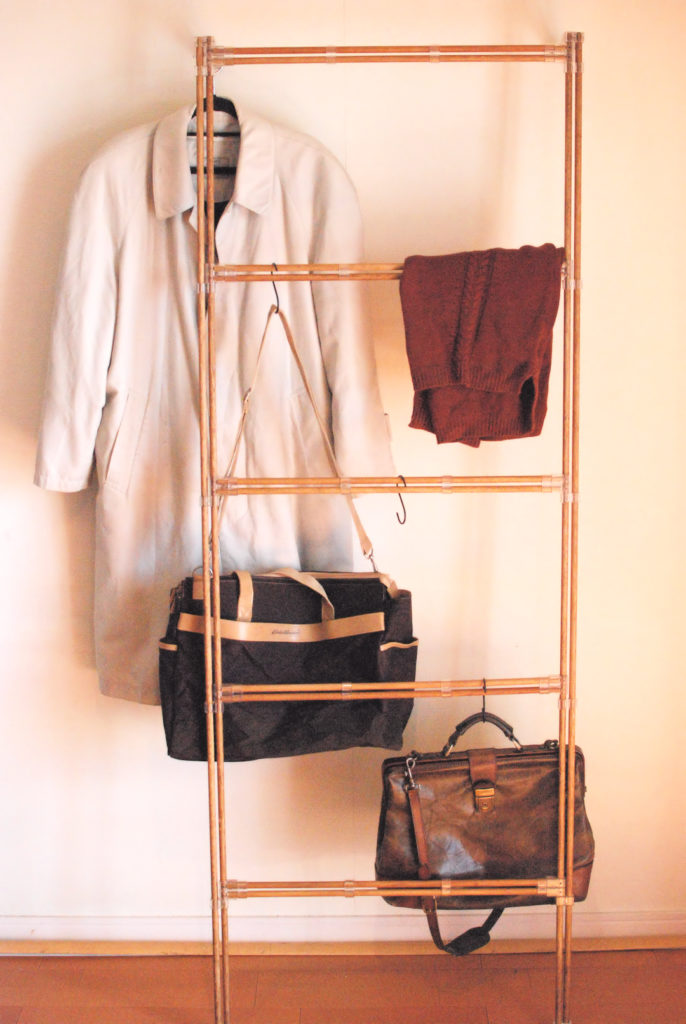

ラダーハンガースリム

これできれいに片づけられるようになりました。案外　丈夫です。下記の2枚の写真。

でも押してみるとたわむので、次の日に3本脚に改造しました。

ラダーハンガースリムSHOP（仮称）です。※お店で使えるくらい頑丈という意味です。

S字フックは、購入しました。

側面にも吊るせるようになって、より使いやすくなりました。

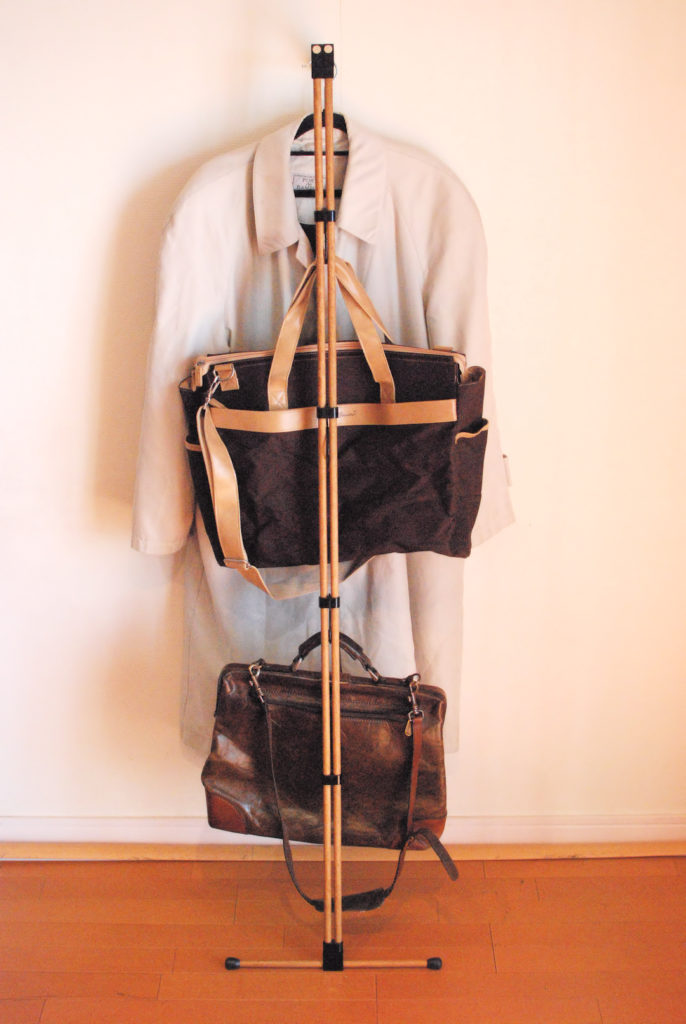

ラダーハンガーTHIN

普段は邪魔にならずに隅において、使いたい時だけ壁によりかければ、すぐにハンガーとして機能してくれます。

幅広のS字フックは隙間に入らないので使えません。

針金？タイプで快適に吊り下げられます。

この簡単DIY　特許も取れちゃってるんです。

※特許取得済み　特許6660506

※2021/08/25 簡単DIYは、1〇2と命名しました。
